近期某所对大连义邦的Xantu.Layr纳米纤维膜进行了CAI值测试，其中在压缩剩余强度、损伤面积测试结果尤为突出。测试结果CAI可提升44%，实验材料分别是1.5gsm XLB和4.5gsm XLA 两款，铺层方式为24层碳布，在每2层之间添加纳米纤维膜，采用液体成型工艺，测试结果不加纳米纤维膜的CAI值为215MPa，添加后提升到270MPa，整体提升25%。同时对其他增韧材料，在相同的条件下进行测试，CAI值虽有一定提升，但显著降低力学性能包括拉伸强度、压缩强度、弯曲强度，抗分层性下降，整体数据不如Xantu.Layr纳米纤维膜。

冲击后压缩强度许用值是复合材料结构设计重最要参数之一，按NASA（或美国先进复合材料供应商协会）试验标准得到的CAI（冲击后的压缩强度）值经常被材料研究人员作为复合材料体系研制的重要指标，经常被结构设计师作为选材的重要依据。高CAI值的复合材料体系具有高损伤容限的结构。

纳米纤维膜不同层间实验对比

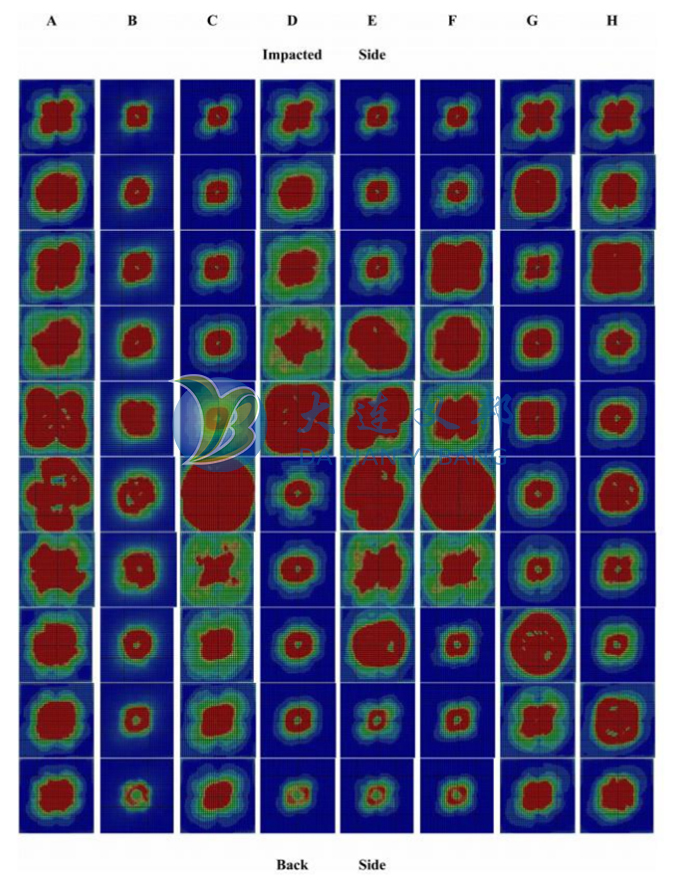

A-H 8款样板的分层破损区域见红色部分

含有和不含有纳米纤维膜的实验样品的断口形态如上图所示
